Date: 29.06.2020

Task 1

Software used: Rhinoceros 6, Grasshopper, Ladybug, Lunchbox, Octopus

Tools Used: Rectangle, Area, Scale, Project, Flow, Naked Points, Populate 3D, Curve, Panel, Boolean Toggle, Average, Pull Point, IsoVist, Polyline, Surface, Octopus.

In today’s session another program brief was developed to generate data on. In this program a contour site was chosen on which a suitable camping location was to be generated. For which the fitness criteria decided were Path distance, View, Not near water Log areas, Flat Area and Tree.

Day 5 | Making design decisions by generating relevant data: Task 1

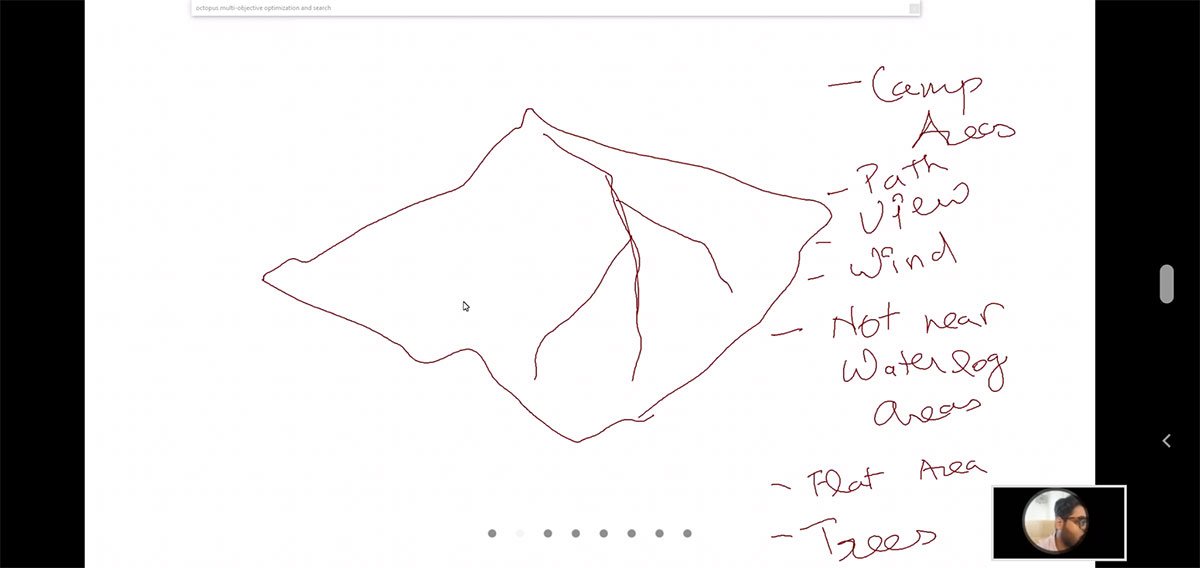

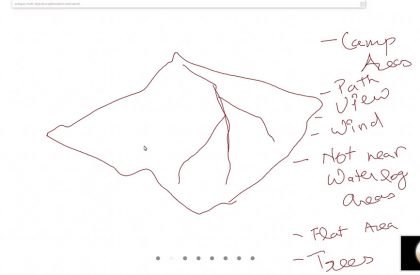

Diagram showing list of fitness criteria and the contour site.
Day 5 | Making design decisions by generating relevant data: Task 1

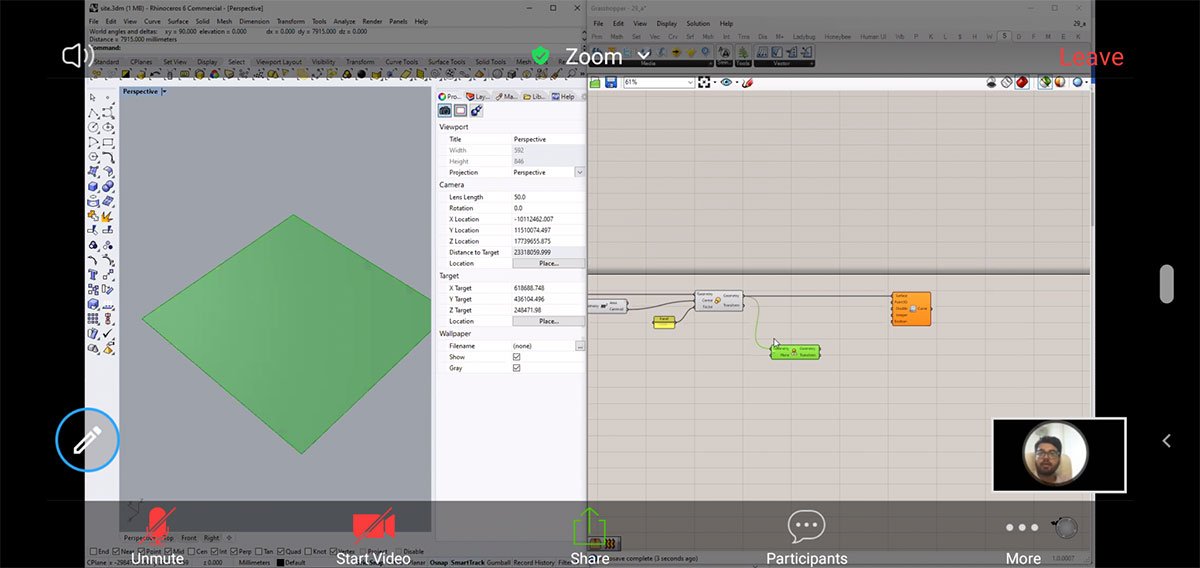

Base rectangular surface being generated in grasshopper.
Day 5 | Making design decisions by generating relevant data: Task 1

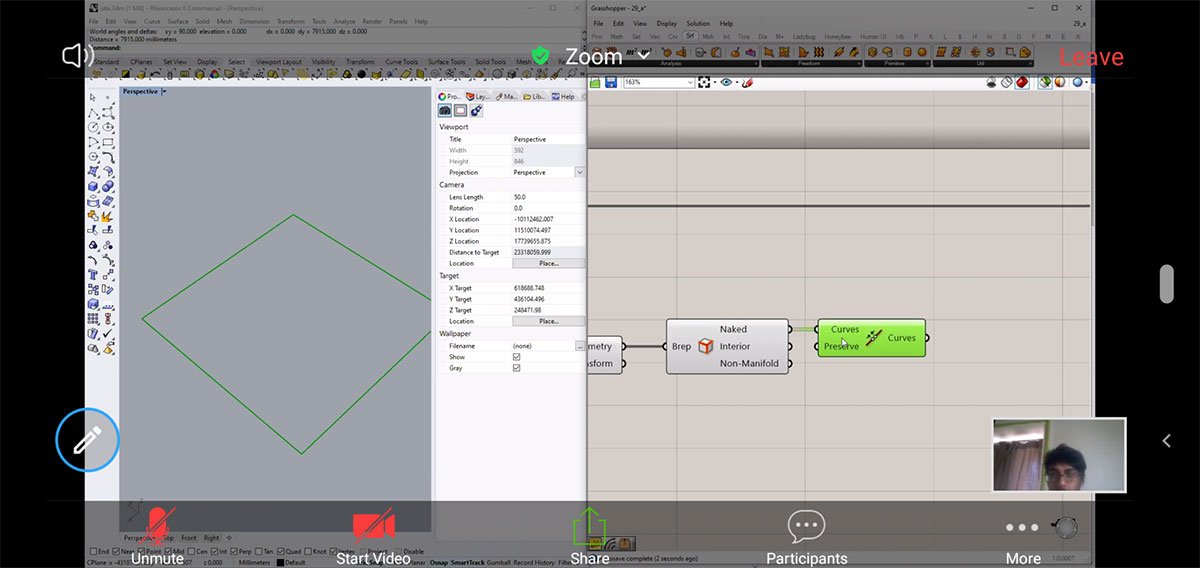

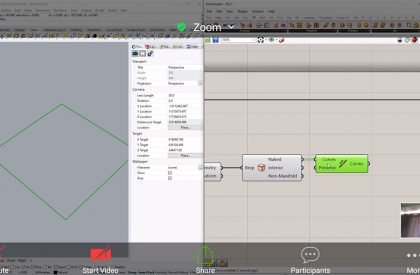

Naked curves being generated from the surface.
Day 5 | Making design decisions by generating relevant data: Task 1

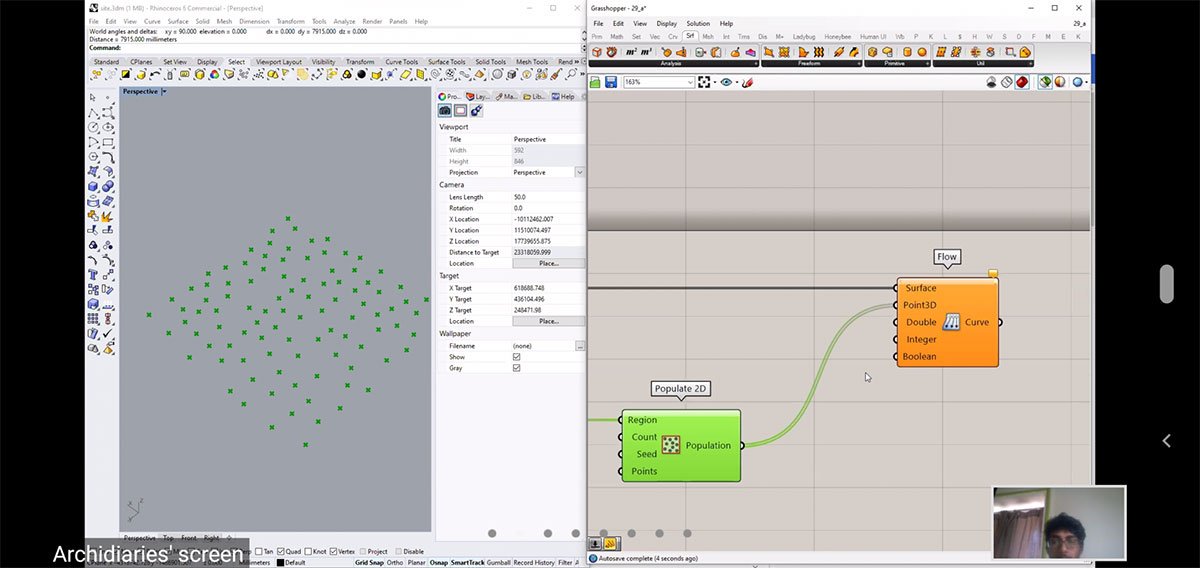

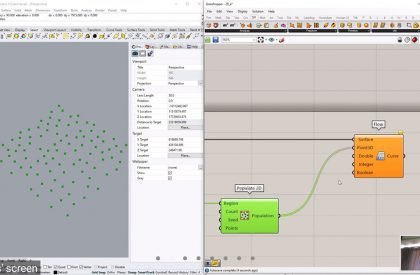

Populate 3D points generated within the boundary of the rectangle.
Day 5 | Making design decisions by generating relevant data: Task 1

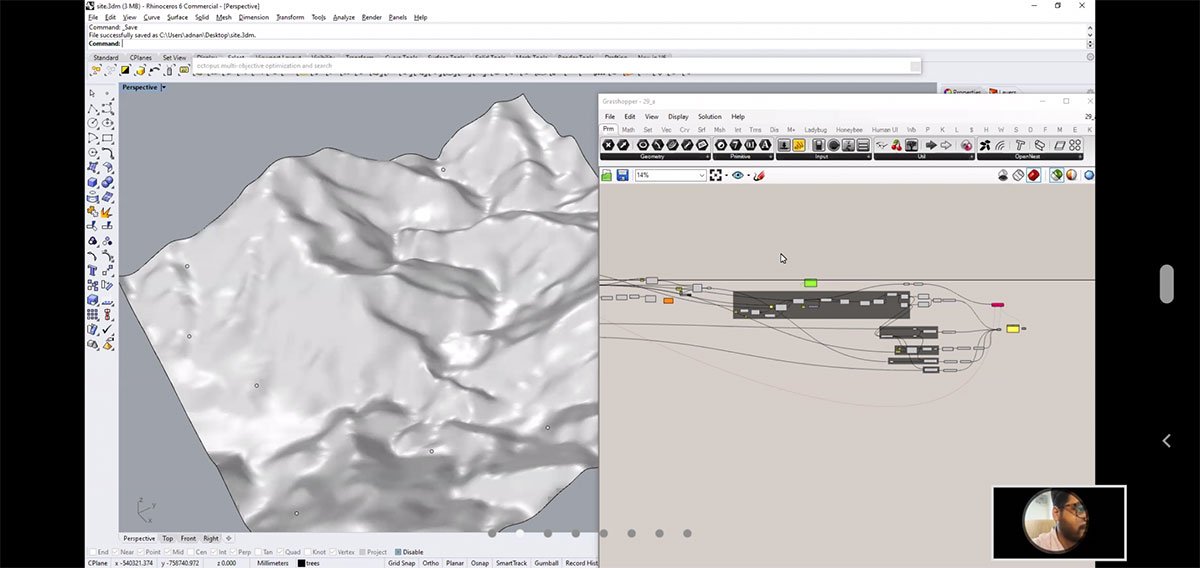

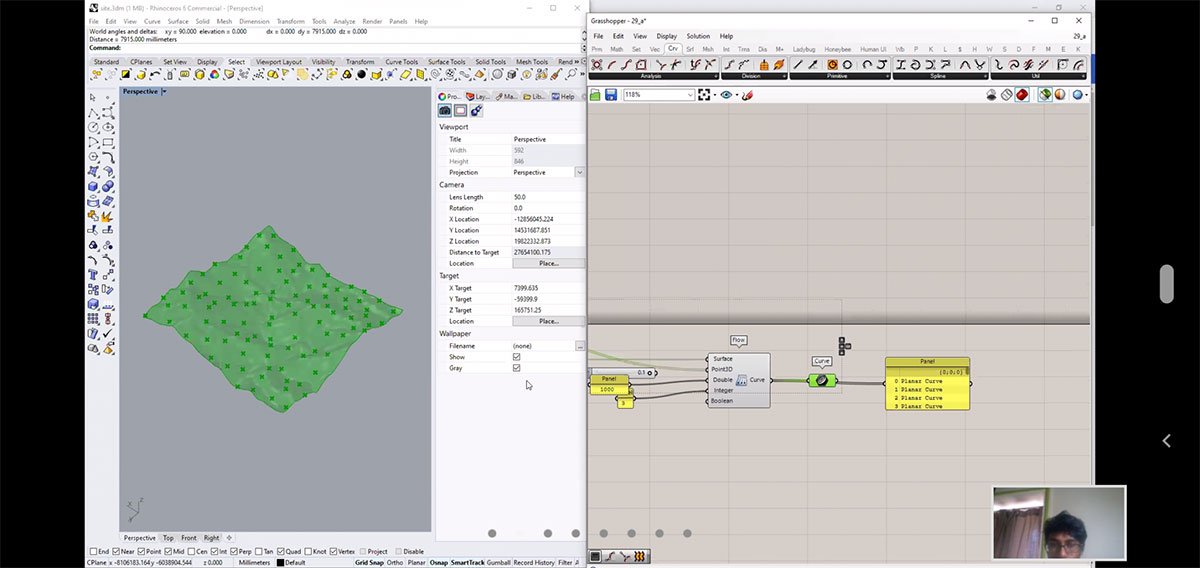

Contour surface being generated from the Populated points.
Day 5 | Making design decisions by generating relevant data: Task 1
Direction of Water flow generated on the site.
Day 5 | Making design decisions by generating relevant data: Task 1

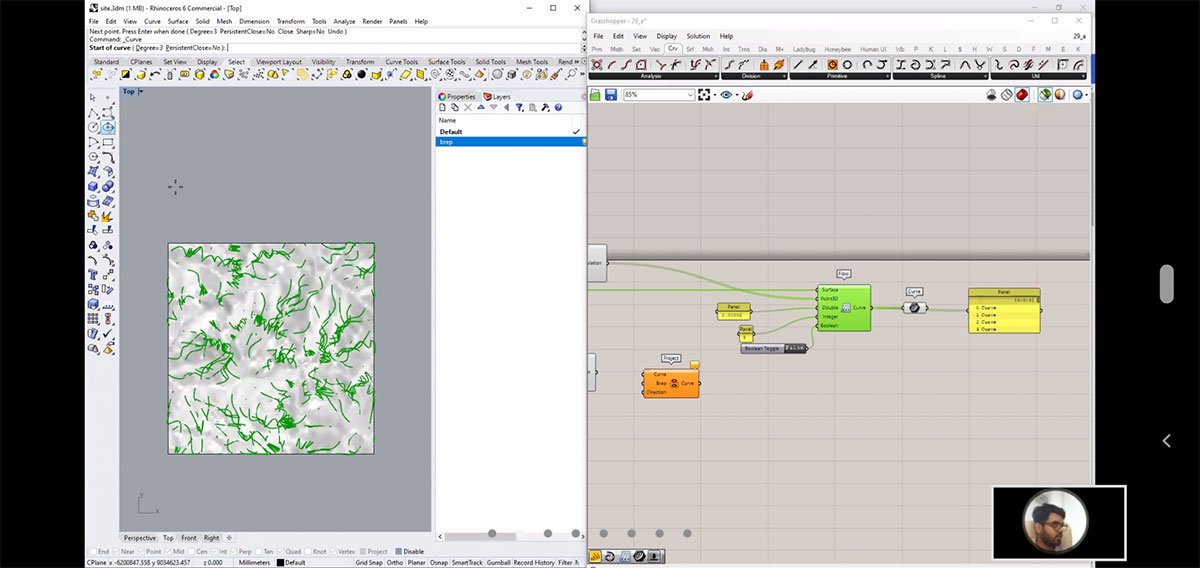

Curves in green showing water log areas.



Day 5 | Making design decisions by generating relevant data: Task 1

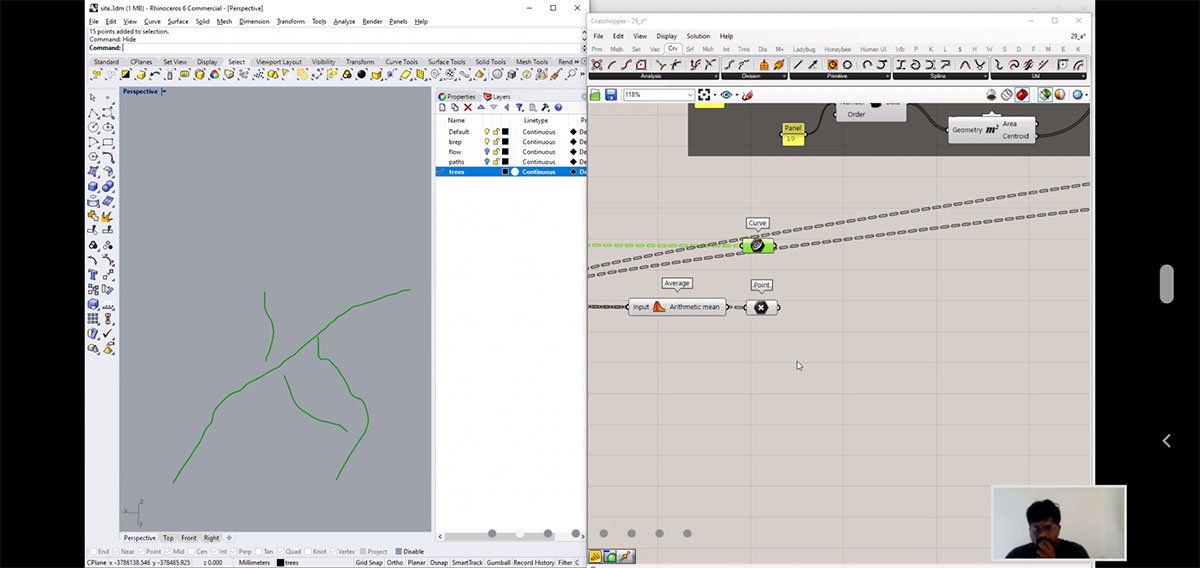

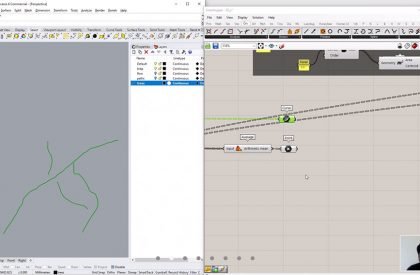

Curves showing suitable paths.
Day 5 | Making design decisions by generating relevant data: Task 1

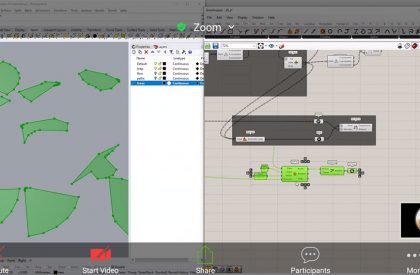

Areas with suitable views.
Day 5 | Making design decisions by generating relevant data: Task 1
Fitness criteria fed to Octopus.
Day 5 | Making design decisions by generating relevant data: Task 1

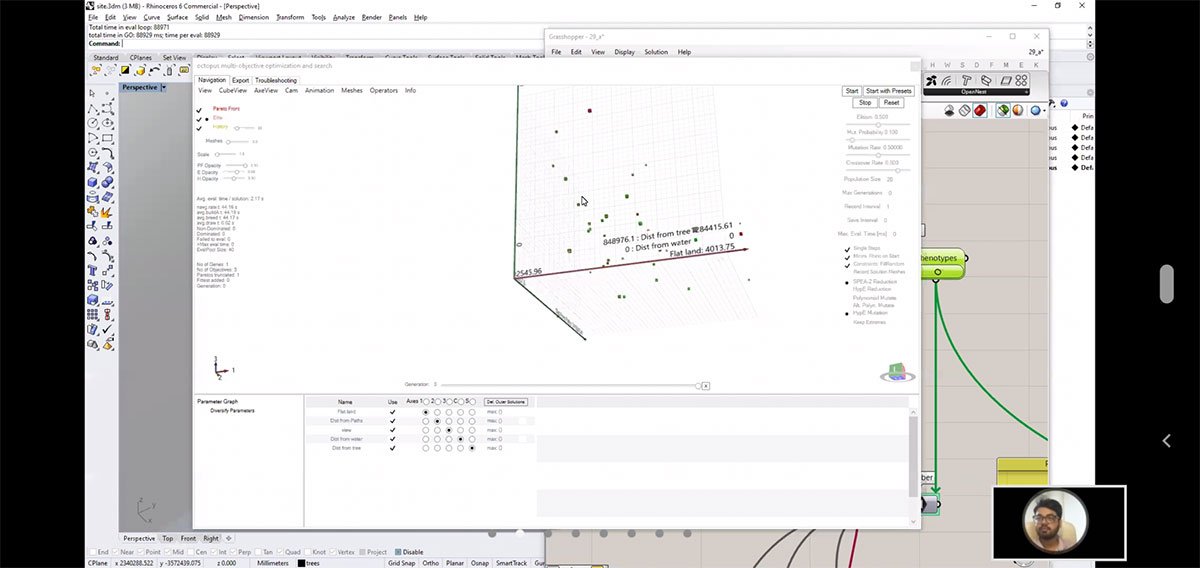

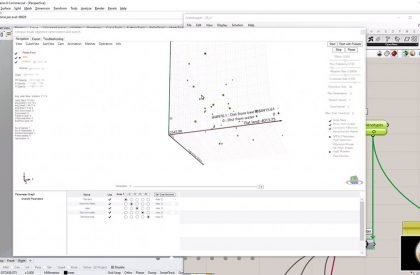

Generation 1 mutation being done to generate data in Octopus.
Day 5 | Making design decisions by generating relevant data: Task 1

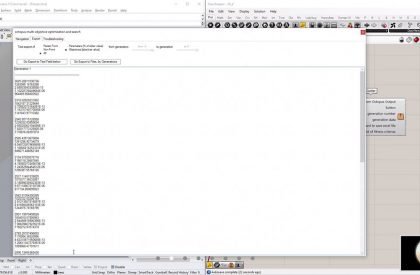

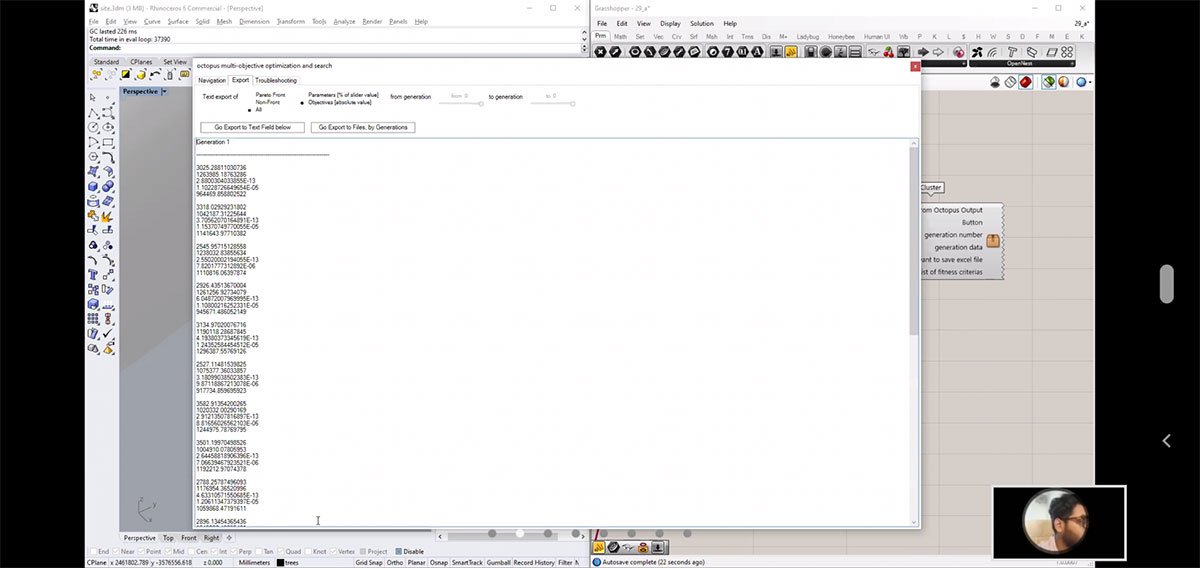

Final data generated for generation 1 mutation.
